Всем привет - такая вот стройка на столе.
Почитать за прототип >>> https://u.to/2K4qFg



Ну оч. долго целился, а тут внезапно вдохновение посетило.
Проект бумажный, проекции (видъ сбоку, спереди, сверху) даж меж собой не бьются. Истолковал и подогнал как смог.

Типа этого, и то - рисовка одно, а на пластике приходится ещё корректировать.



Корпус от новой Звездовской формочки.



Попилил немного вырезы и шип на верхнем лобовом.
Верх МТО спилен (хотел Гайку со сварной крышей МТО) - но повторюсь, вдохновение посетило внезапно smile Схватил что было.
Теперь хош не хош придётся делать ещё и это, плюс быстро...



Вдоволь намаялся, сводя новый лист под другим градусом на одну линию со старым



Залепил погон



Выпиливать тройной излом из пластика - ужаснулся. Принёс в жертву нижний мелкий участок - это слеплю.



Задача 1 - вывести тють в тють высоту лобового листа рубки. Только тогда можно смело начинать рисовать под рост маску.

Зы
Т.к. рубка открыта, но нутра не будет - просится или тент, или стальной лист (как дальнейшее развитие) - подумаю.
Тент гиморно, лист проше - но немного не по правде.

Добавлено (25.08.2019, 21:09)
---------------------------------------------
С размерами рубки пожалуй что всё - терзаний никаких.
Всё сложилось боле мене правдоподобно. Даж люк не задевает за рубку smile



Приготовил ходовку. Пора на ножки вставать, так будет лучше видно что получается.



Добавлено (25.08.2019, 21:13)
---------------------------------------------
Поигрался с положением балансиров, немного прижав нос к земле.
Развесовка изменилась - думаю будет уместно.
Во всяком случае для опытного образца. Читал, что для таких задач брали ремонтные машины.
Так что ни о каком усилении передних балансиров более толстыми пружинами не могло быть и речи.

Дурацкое дело не хитрое. Удалил шпеньки (у всех кроме последних), так что бы ход был



Предварительно, дабы как то компенсировать потерю опорной точки - приклеил полоски 0.3



И покрепче, и что понравилось - балансир перестал лежать на бочине корпуса вплотную.
Это никак не заметно, но всё же радость crazy



А продавил немного, около 1 мм (слева по умолу корма, справа давленный нос),
так что бы опорный выше ленивца не оказался. Пологенькое такое пике... Завтра гусю накину - посмотрю чё как вышло smile



Добавлено (25.08.2019, 21:14)
---------------------------------------------

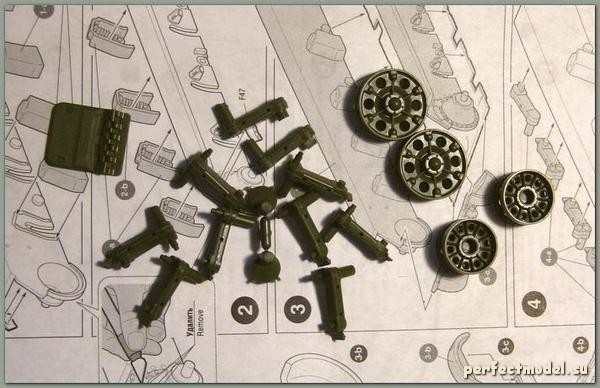

Обтяпал ходовку. Желтые катки - из Академовского набора трофейной Т-34-76
Просадку на нос не особо то и заметно, но всё же хорошо что сделал.





Лобовой и кормовой у рубки не опилены и не клеены, даж поправить забыл. Это пока не важно.
Главное знаю высоту лобового - есть примерные габариты маски.


Сообщение отредактировал donsalluste2 - Воскресенье, 25.08.2019, 21:17

slimpermenДата: Воскресенье, 25.08.2019, 21:36 | Сообщение # 2
Генерал-полковник
Группа: Проверенные
Сообщений: 1023
Репутация: 4
Статус: Оффлайн
А чем родные катки не устраивают?

donsalluste2Дата: Воскресенье, 25.08.2019, 21:49 | Сообщение # 3
Лейтенант
Группа: Проверенные
Сообщений: 73
Репутация: 1
Статус: Оффлайн
Всем. Они более поздние, но на это я бы забил. Самое нехорошее - люфтят неприлично, да и вообще на штоке держатся без клея не хотят.
Это только для быстросборок годится. Сразу надо клеить. А тут ещё 100 примерок предстоит.

Добавлено (26.08.2019, 17:51)
---------------------------------------------

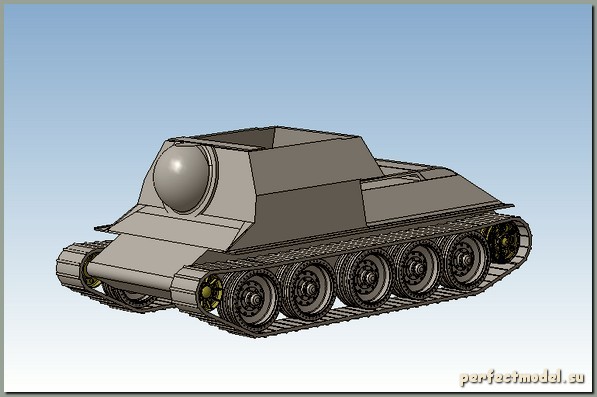

3Д-шную рубку подрихтовал так, как получилось в пластике. Благо разброс был небольшим.
Ну и на этой основе рисую новую маску. Качающаяся часть пока не оч, чего то не так..





Сообщение отредактировал donsalluste2 - Понедельник, 26.08.2019, 20:10

slimpermenДата: Вторник, 27.08.2019, 22:03 | Сообщение # 4
Генерал-полковник
Группа: Проверенные
Сообщений: 1023
Репутация: 4
Статус: Оффлайн
Интересно маска сделана, похожа на маску Су 85

donsalluste2Дата: Среда, 28.08.2019, 10:46 | Сообщение # 5
Лейтенант
Группа: Проверенные
Сообщений: 73
Репутация: 1
Статус: Оффлайн
Она то и начинает пить кровь и тянуть невры smile

Так сяк помалу, но вот недоволен видами, не вижу единства и согласия меж сегментами конструкции... бум дальше строгать...

Добавлено (29.08.2019, 11:27)
---------------------------------------------

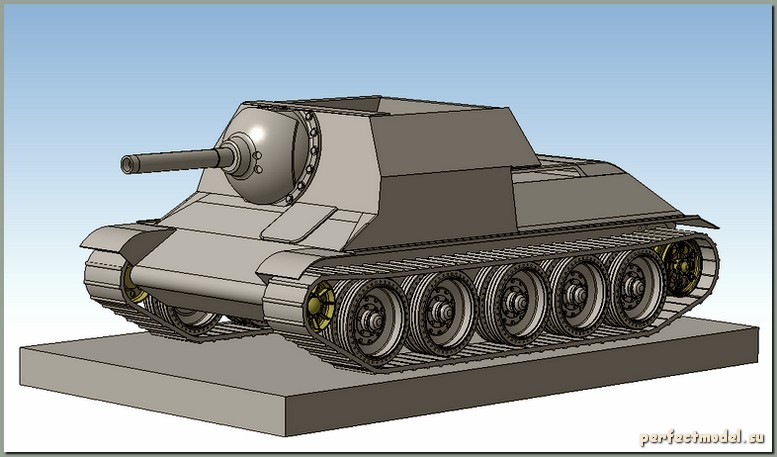

Рисовку маски вроде закончил.



Сообщение отредактировал donsalluste2 - Среда, 28.08.2019, 10:47

slimpermenДата: Четверг, 29.08.2019, 17:15 | Сообщение # 6
Генерал-полковник
Группа: Проверенные
Сообщений: 1023
Репутация: 4
Статус: Оффлайн

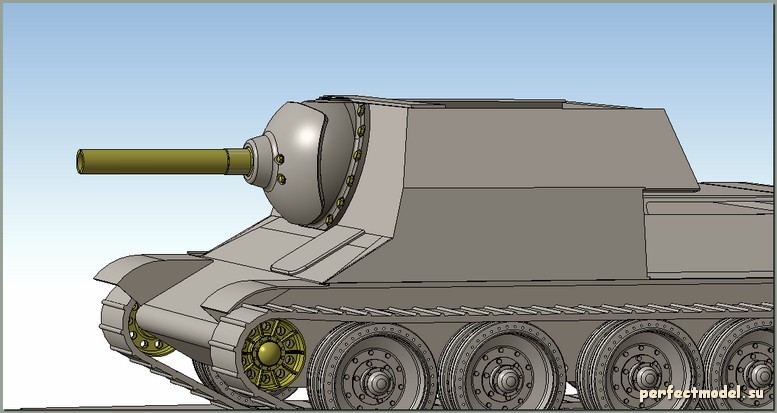

Нет, не закончили, обратите внимание по ссылке что вы дали, вид спереди.
Сверху плоско, как на Су-100.
А у вас чёткая полусфера.

donsalluste2Дата: Четверг, 29.08.2019, 17:50 | Сообщение # 7
Лейтенант
Группа: Проверенные
Сообщений: 73
Репутация: 1
Статус: Оффлайн
Не пойму о чём речь - можно стрелкой пометить?

slimpermenДата: Четверг, 29.08.2019, 18:04 | Сообщение # 8
Генерал-полковник
Группа: Проверенные
Сообщений: 1023
Репутация: 4
Статус: Оффлайн
Я на вахте, доступа к кому нет, только смартфон.

slimpermenДата: Четверг, 29.08.2019, 18:07 | Сообщение # 9
Генерал-полковник
Группа: Проверенные
Сообщений: 1023
Репутация: 4
Статус: Оффлайн
Вот тут



Добавлено (29.08.2019, 18:09)
---------------------------------------------
Видите над бортом выступает край маски.
Он узкий и верх паралелен борту.
Прикрепления: 2073079.jpg (169.6 Kb)

donsalluste2Дата: Четверг, 29.08.2019, 19:01 | Сообщение # 10
Лейтенант
Группа: Проверенные
Сообщений: 73
Репутация: 1
Статус: Оффлайн
Сложно конечно рассуждать о том никогда не было, на что и не посмотреть..
Но смысла в такой форме верха маски никакого. Только вес...
Думаю прямоугольник выпирающий - это вот это. А сам срез маски видно на фото выше как раз за прямоугольным выступом.



Добавлено (31.08.2019, 21:46)
---------------------------------------------
С рисовкой всё - поехали "имаджи" в рост. Мож на след неделе заценю.

Начал лепить то, что поосторожничал вырезать в пластике. Вот этот участок



Как оказалось, решение было не лучшим. Всё же надо было как то... ну хотя бы попытатся...
Лепить бы всё равно пришлось, но гораздо меньше. Ну да чего уж теперь...
Заклеил бочину, в пустоты подклеил всякого мусора и двухкомпонентвой.





Приклеил ноздри выхлопа. Это не МК, а самодел. Наткнулся на коробок со всякими не пошедшими
в дело заготовками, и за пару-тройку сеансов слепил то что слепил smile



Добавлено (01.09.2019, 10:17)
---------------------------------------------
Создал с обоих сторон "плоскость Б" smile





Двухкомпонентка, плоский предмет и вода рулят. Почти идеально, но надо оставить работу и шкурке





**********************

Ничё так... smile На свежевылепленной бочине ещё надо имитацию стыка листа сделать,
но то после приклейки лобового. А это после материализации маски...

Добавлено (02.09.2019, 11:35)
---------------------------------------------
Залепил уголки. Теперь главное не отколоть по нечаянности ничего из слепленного.



Перебираюс на корму рубки. заделать окно в небо будет неплохо. Ну и кормовой лист подравнять приклеить то же.



И СПАСИБО Алексею Селиванову за глазастость внимательную. Стало понятно, что имели в виду по поводу кормового пулемёта
От раннего КВ бойница

Прикрепления: 3037280.jpg (51.3 Kb)


Сообщение отредактировал donsalluste2 - Воскресенье, 01.09.2019, 17:15

JohniGoДата: Понедельник, 02.09.2019, 13:08 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 2089
Репутация: 5
Статус: Оффлайн
Интересный агрегат!
Может кто из коллег вдохновится и в 48-м такой запилит...


С уважением, Евгений.

donsalluste2Дата: Вторник, 03.09.2019, 10:25 | Сообщение # 12
Лейтенант
Группа: Проверенные
Сообщений: 73
Репутация: 1
Статус: Оффлайн
Жень - я изначально рассматривал как основу "гайку" от ХБ
В плане роста подешевле, да и нутрянка есть.

Но запаса запчастей никаких - от того "подписал" всё же в 35-м постройку.

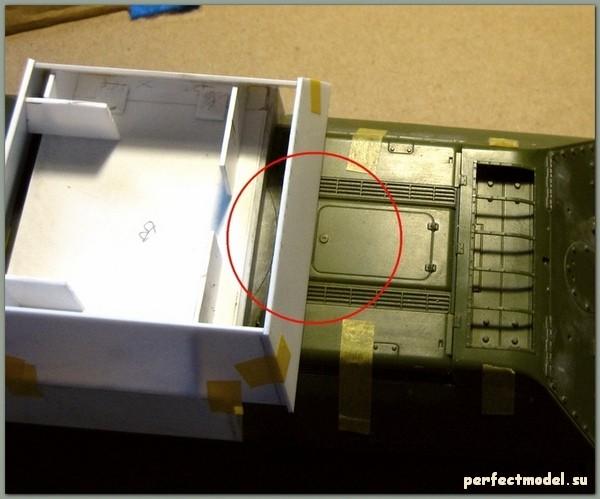

Едём далее. Балкон оформил.



Дальше бы занятся полками. Да и надо помалу начинать окультуривание.
Где следы суперклея прибрать, где опилить поровней и тд и тп. Работы много...

Добавлено (04.09.2019, 13:11)
---------------------------------------------
Примерил полки (с пластика буду делать), ну и вообще... примерил.
Оч жду маску - момент истины на подходе, слоями обрастает как раз в это время





Сообщение отредактировал donsalluste2 - Среда, 04.09.2019, 13:49

JohniGoДата: Среда, 04.09.2019, 15:07 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 2089
Репутация: 5
Статус: Оффлайн
Уже проглядывает итоговый облик.
Наклон лобового листа конечно великоват у агрегата, но учитывая, что большую часть займет маска орудия, наверное не так страшно.
Балкончик прикольно выглядит на фоне реальных самоходок. А вот отсутствие крыши все-таки выглядит сомнительно для штурмового орудия.

В общем - ждем продолжения!


С уважением, Евгений.

donsalluste2Дата: Среда, 04.09.2019, 15:51 | Сообщение # 14
Лейтенант
Группа: Проверенные
Сообщений: 73
Репутация: 1
Статус: Оффлайн
Цитата JohniGo ()
А вот отсутствие крыши все-таки выглядит сомнительно для штурмового орудия.


Это да... Тент придётся мутить...



Был вариант стальной крыши (обычной) - но вроде как мимо.
У неё весь пол укладками занят в 2 яруса... Стало быть не выпрямится в полный рост при наличии стального листа.
Ну да решится как ни будь.

А в плане простоты мне больше понятен амерский "священник"
Действительно именно самоходное орудие, без громоздких масок, щитков, крыш и прочего.
В атаку на ней не ходить - только по назначению. Наши же делали более универсальную технику.

Зы. Кстати, чертежи нарисованы по довоенным канонам.
Фрезеровка пазов (стыков), строгание кромок и тд. В 42-м, имхо - это непозволительная роскошь.
Делаю всё более просто, прим так как и собирали в это время.


Сообщение отредактировал donsalluste2 - Среда, 04.09.2019, 17:23

JohniGoДата: Среда, 04.09.2019, 20:40 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 2089
Репутация: 5
Статус: Оффлайн
Судя по двум пулеметам - это именно штурмовое орудие, а не просто самоходка поддержки. Т.е. не только в атаку ходить, но и по городу супостатов годнять.
На сколько я понял из статьи - военные вообще хотели штурмовой танк на базе КВ или Т-34. Т.е. с вращающейся башней. Но в итоге вышло что вышло.
У немцев кстати вышло почти тоже самое - StuIG 33 и Brummbar. Наши тоже в итоге пришли к закрытой рубке, что в последующих проектах видно.


С уважением, Евгений.
