Проектная Сау ЗИК-10 с гаубицей У-11

donsalluste2

Дата: Суббота, 28.09.2019, 15:53 | Сообщение # 31

Лейтенант

Группа: Проверенные

Сообщений: 74

Репутация: 1

Статус: Offline

slimpermen,

Так и есть! Щас бы уже рубку варил, но для этого самохода взял корпус с уже спиленной крышей МТО.
Излишний оптимизм, другого корпуса не было, а на новых пожадничал. Просто не думал что всё будет так сложно...

В след раз буду мудрей smile

Наверное...

Добавлено (30.09.2019, 23:17)
---------------------------------------------

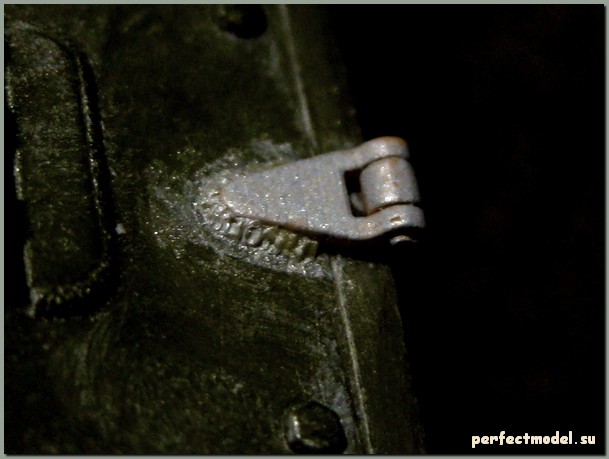

В раздумиях о том как дальше быть - начал помалу (ибо нефиг в носу ковырять просто так) неминуемое. Сварка...
Без грунта не особо рельеф заметен (вокруг крюков как раз пока нет краски) - но вроде ничё так.
Отковырять сделанное нет позывов smile

Краска конечно проявляет рельеф отменно

Добавлено (02.10.2019, 09:52)
---------------------------------------------

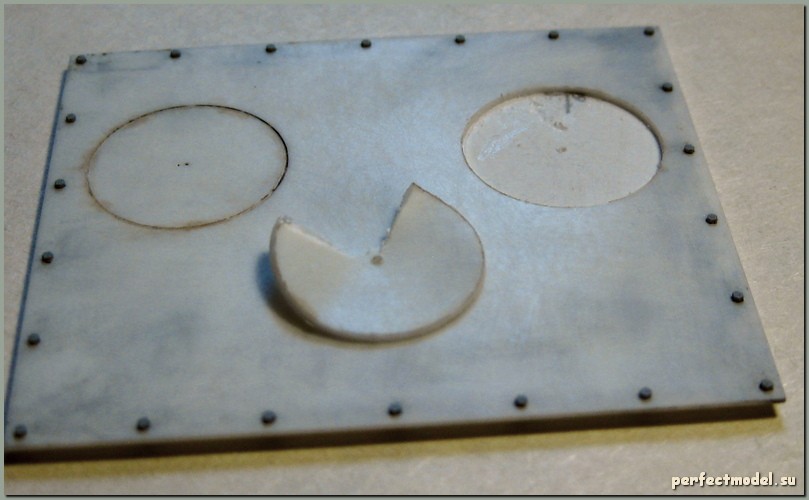

Скорей всего будет всё же стальная крыша. Не получается брезент убедительно...
От того занялся стальной. Ровная гладь листа (хоть и с расшивкой) как то уныло и парадно.
Дабы добавить живости - сделаю люки чуть прикрытыми. Как будто они закрыты, но не заперты.
Изъял верхний слой (клеил её из двух разных толщИн). После слелаю сам люк и приклею так, как писал выше

как то так видится

Сообщение отредактировал donsalluste2 - Среда, 02.10.2019, 11:53

JohniGo

Дата: Среда, 02.10.2019, 12:46 | Сообщение # 32

Генералиссимус

Группа: Администраторы

Сообщений: 2599

Репутация: 6

Статус: Online

Жаль, что не брезент. Но и стальная - тоже хорошо...

С уважением, Евгений.

donsalluste2

Дата: Пятница, 04.10.2019, 09:43 | Сообщение # 33

Лейтенант

Группа: Проверенные

Сообщений: 74

Репутация: 1

Статус: Offline

Цитата JohniGo (

)

Жаль, что не брезент. Но и стальная - тоже хорошо...

Я всё же иногда пытаюсь. Мож в какой то момент и получится так как мерещится...

**********************

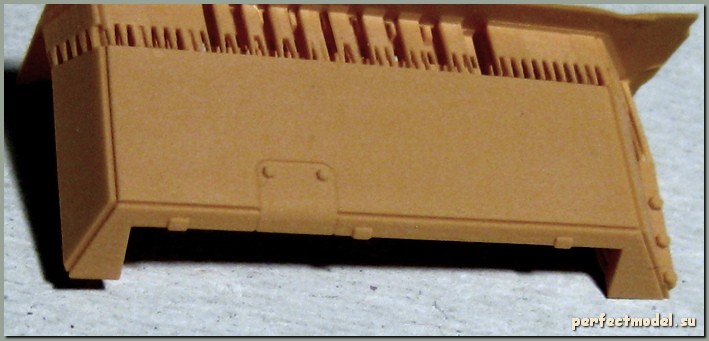

Замаялся с боковыми коробами. Но есть способ... не могёш сам - найми людей smile

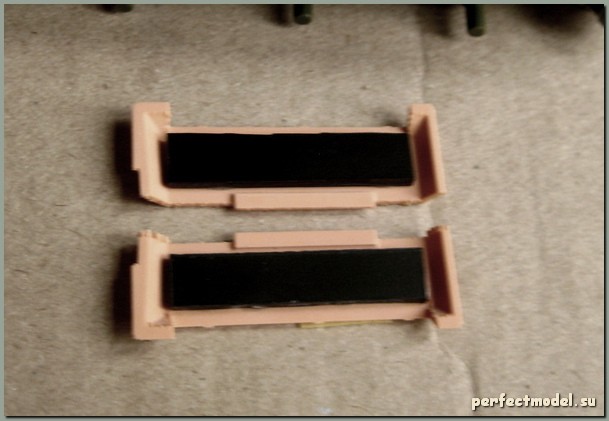

Первым делом усилил всё это дело толстенным (аш 2 мм) пластиком. Во избежании деформации.

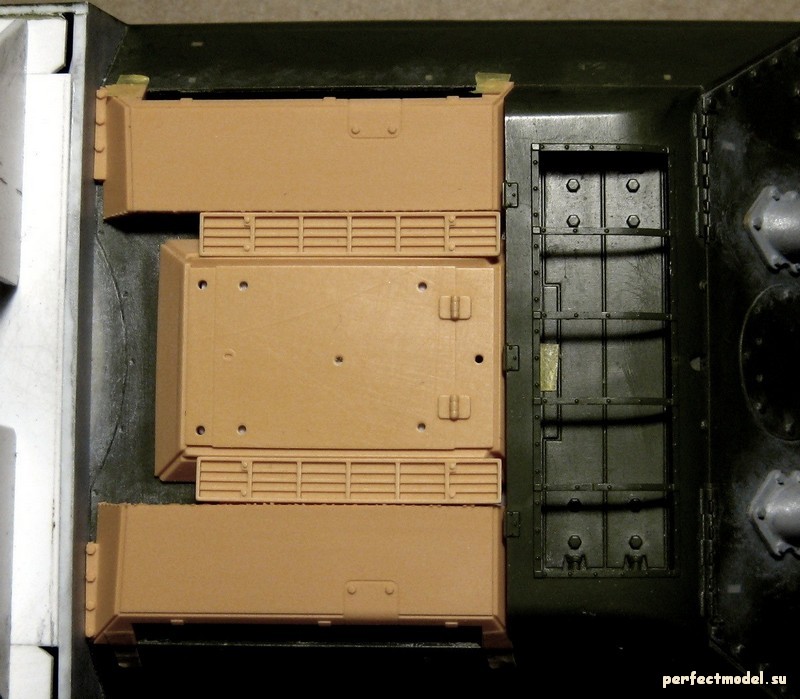

С габаритами "под Звезду" не ошибся - сели нормально.
Теперь неплохо бы подогнать всё это и проварить. За качество фот каюсь, но иного пока не дано.

Сообщение отредактировал donsalluste2 - Пятница, 04.10.2019, 09:45

JohniGo

Дата: Пятница, 04.10.2019, 12:12 | Сообщение # 34

Генералиссимус

Группа: Администраторы

Сообщений: 2599

Репутация: 6

Статус: Online

Да, заморочился конкретно конечно!

С уважением, Евгений.

donsalluste2

Дата: Пятница, 04.10.2019, 14:46 | Сообщение # 35

Лейтенант

Группа: Проверенные

Сообщений: 74

Репутация: 1

Статус: Offline

Цитата JohniGo (

)

Да, заморочился конкретно конечно!

по модели - да не особо... просто пока нравится со всеми этими 3д-шныи делами возится. вот и стараюсь на деле применить.
хотя всё это разлагает. чуть не заладилось - в печать! а раньше бы до победного ручками.
ручной труд конечно остаётся. но уже не такой. хорошо это иль плохо - не знаю

JohniGo

Дата: Пятница, 04.10.2019, 17:02 | Сообщение # 36

Генералиссимус

Группа: Администраторы

Сообщений: 2599

Репутация: 6

Статус: Online

Кстати - интересное наблюдение. И это еще своего принтера нет, на сколько я понял. А если-бы был... biggrin

С уважением, Евгений.

slimpermen

Дата: Пятница, 04.10.2019, 22:51 | Сообщение # 37

Генералиссимус

Группа: Проверенные

Сообщений: 1231

Репутация: 4

Статус: Offline

Да, выглядит эффектно

donsalluste2

Дата: Понедельник, 07.10.2019, 11:33 | Сообщение # 38

Лейтенант

Группа: Проверенные

Сообщений: 74

Репутация: 1

Статус: Offline

Цитата JohniGo (

)

И это еще своего принтера нет, на сколько я понял. А если-бы был...

нету. и рад тому. а то бы тока рисовал растил. и без того темпами сборкипохвастать не могу.

*************************************

"хитрости" - мож будет интересно

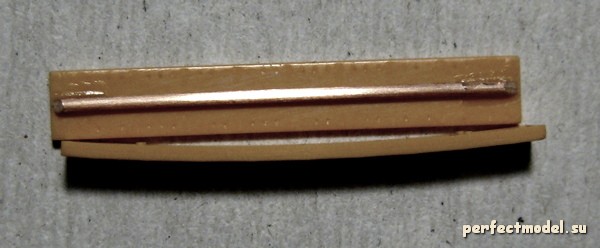

По мере досвечивания и высыхания - тонкие детальки из фотополимера норовят загнутся. В хорошем смысле smile

Надо или сразу клеить по месту (чего пока невозможно) или усилить.
Усилил проволокой, тк в случае чего можно подогнуть и ещё подровнять

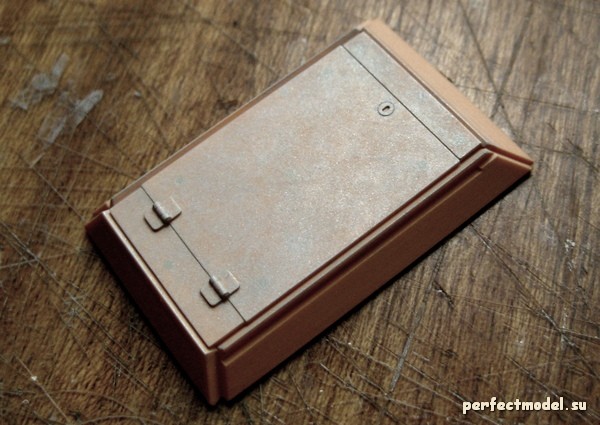

Далее центральных короб. Были проделаны течнологические отверстия, дабы жидкий незасвеченный полимер
не оказался в замкнутом пространстве. Что чревато неровностями всякими. Убедился в этом чуть ранее.. А заделать отверстия не проблема.

По заказу знакомого друга, появилась вторая маска. Изменения в геометрии минимальны,
просто чел попросил незначительно поправить, типа так лучше смотрится. Вся соль в материале.

Интересно сравнить (про ето отдельно и после) результат роста в дорогом и в гораздо более дешовом материале
Хотя думаю для литых деталей военного времени вполне годится и дешовый (пусть и с бОльшими трудозатратами)

И на десерт новые гуси Мастерклуба. MTL-35020 STZ 550 mm
На обзор детальки не тянут, взял у товарища остатки от сборки. Те что были гнутые и прочий неликвид.
Подсобрал отрезок - годно! Хочу себе.

Добавлено (13.10.2019, 22:33)
---------------------------------------------
Обещанные впечатления о росте на другом принтере. Formlabs Form II >>> http://perfectmodel.su/forum/92-1173-1
По деньгам - раз в 5 дешевле примелькавшегося оранжевого. Что есть плюс.
Из минусов -
1. заметная волнообразность в местах примыкания ростков. Лечится суперклеем и шкуркой.
2. Невозможность качественного роста болтов (и иной мелочёвки). Они отдельно, из качественного материала.
3. Колючие опилки. Сам не попадал (вовремя предупредили).
Симптомы - чешутся руки в местах обильного (и долговременного) попадания пыли. А если пыль стояла коромыслом - нос так же страдает чесоткой.
Избежать просто - мокрая шкурка, маска. На стол стелю мокрую бумагу. Почаще стряхивать скопления порошка
как с деталей, так и с рук. Почаще вытирать (детали и руки) о мокрую тряпку. Всего делов smile
Или без заморочек шкурить в ванне под проточной водой.

Итак. Почти ничего не шкурил, кроме мест отделения ростков.

Посадочные места под болты довольно таки чистые. Тут без проблем.

По стрелке - о чём писал выше. Недоработанное устранение волнистости на нижней стороне.

Посадочное место под ось на обоих сегментах - вполне. Диаметры заданные и не оплавленные, не элипсообразные...
На не качающейся части - как говорят на щелчёк ось садится.

Болтики. тут без каментов

Зазор меж стволом и маской ровный. Не обрабатывался.

На некоторых поверхностях при определённом ракурсе заметна слоистость,
но для детали которая будет покрыта имитацией фактуры литья - вообще не проблема.

В общем и целом.

slimpermen

Дата: Вторник, 15.10.2019, 09:59 | Сообщение # 39

Генералиссимус

Группа: Проверенные

Сообщений: 1231

Репутация: 4

Статус: Offline

Симпатично.
Я так думаю что лет через 10 компании по выпуску афтермаркета исчезнут.
Как только 3д принтеры станут доступны по бросовым ценам.
Уже сейчас в днс можно за 20 рублей купить, а как только появились, бешеных денег стоили

donsalluste2

Дата: Четверг, 17.10.2019, 09:30 | Сообщение # 40

Лейтенант

Группа: Проверенные

Сообщений: 74

Репутация: 1

Статус: Offline

Ну то что СОВСЕМ исчезнут - вряд ли...
А вообще уже сейчас (в некоторых случаях, особенно мелочёвка) печать получается дешевле смолы.
Не так давно печатали поддерживающие катки - в магазе 600, а рост обошолся прим в 380 за комплект
Эт без почтовых расходов, да и рисовка халявная. Но тем не менее...

Добавлено (17.10.2019, 09:36)
---------------------------------------------
Зы
По стройке пока застой. Дня 3-4 вообще не касался. Ну хоть не испортил ничего и то плюс)))

В таком виде...

Добавлено (18.10.2019, 16:52)
---------------------------------------------
Начал болтить-колотить

Добавлено (22.10.2019, 12:15)
---------------------------------------------

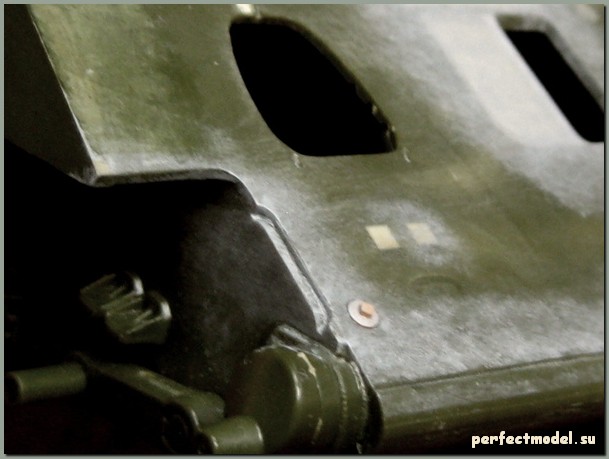

Снёс с носа заклёпки.
Сделал шипы - получилось не совсем по феншую (во всём исходник виноват smile , но получше чем было изначально.

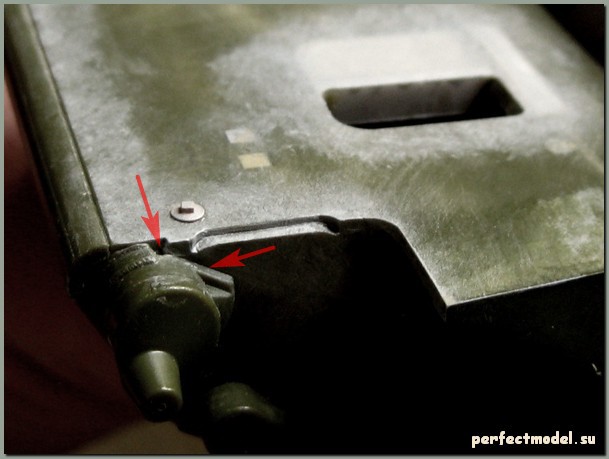

В местах по стрелкам надо бы еще пошпатлевать - поварить. ну и сам стык кочечно проварить.
Доварил петельки. С кормой можно сказать что почти всё. Осталось только освоить защёлки троса на крюках.
